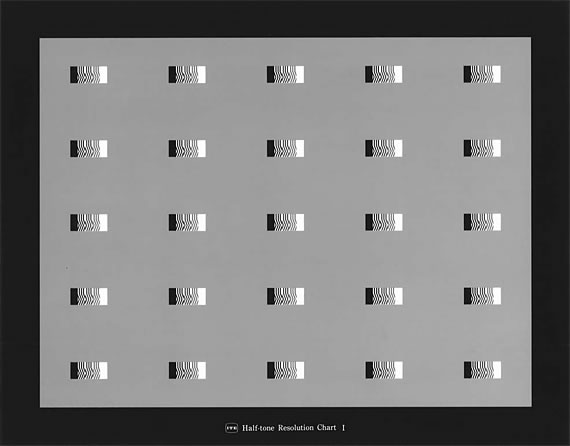

半色调分辨率测试图卡I型
品牌：DNP/Sine Image型号：I
比例：4:3
半色调分辨率测试图卡简介
以亮、暗条纹为对象，测量成像装置的分辨率。
振幅调制因子取决于条纹和光能的斜率方向。另外γ特性也对成像设备分辨率影像很大。
此图表是精心设计的通过上述测量，评估和调整信号处理电路和成像设备。
半色调分辨率测试图卡参数
（1）在垂直方向上黑色和白色图案
有350TV因为正常的单腔彩色摄像机的色度载体为3.5到4.5MHz。
（2）黑色和白色图案左右斜率
倾斜角到左和右是±20°，有350TV。
（3）黑白密度
| 左边 | 中间 | 右边 | |
| 黑 | 3% | 25% | 50.0% |
| 白 | 50% | 75% |
83.0% |
