径向分辨率测试图卡（IEC TC 84）
品牌：ESSER爱莎/Sine Image型号：TE157
尺寸：可定制
材料：高清相纸/菲林
比例：4:3
类型：反射式/透射式可选
径向分辨率测试图卡简介

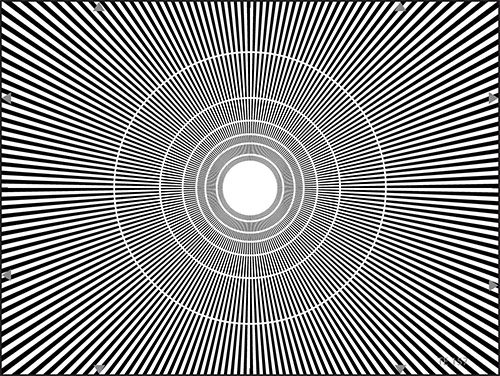

径向分辨率测试图卡TE157用于检查摄像机的径向分辨率，测试图卡显示具有180个扇区的扇形星。 一个扇形对应于2°的角度，并且具有黑色和白色光束。
扇形星的中心显示白色圆形区域。 在该核心的边缘，扇区宽度对应于相对于测试图的宽度（由灰色箭头标记）的10MHz的频率。 附加的白色同心圆标记（在外边缘上）以下频率：8,6,5,4,3和2MHz。
