图像质量评估测试卡
品牌：ESSER爱莎/Sine Image型号：TE158
尺寸：800 x600mm
材料：高清相纸
比例：4:3
类型：反射式
图像质量评估测试卡简介

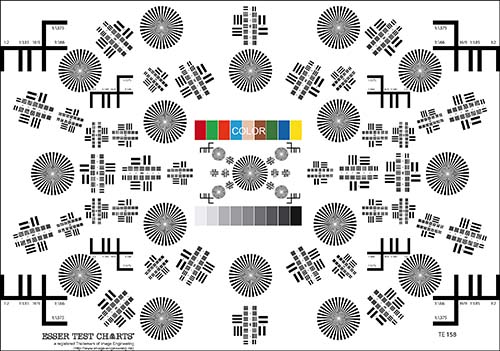

图像质量评估测试卡TE158专为评估胶片相机的图像质量而设计，可用于不同格式的相机。它由扇形星，几个测试元素，线性灰度和九个测试色块组成。
测试图是为评估胶片相机的图像质量而设计的。它可以用于不同格式的相机。它具有以下宽高比的格式标记：
1：1.375 35mm
1：1.66 S16mm
16：9 PAL Plus / HDTV
1：1.85
1：2
有3种不同的还原标记：
35毫米胶片的有7.5x，25x和45x
S16的有 80.5x，44.5x和13.4x
安装在稳定的10mm塑料板上的图像由如下所述的不同测试元件组成：
1、16扇星，具有36个扇区，直径为80mm，以及4个扇形星，直径为25mm。扇形段用于聚焦照相机和对测试的透镜的简单视觉评价。
2、测试元件（TE142）通常用于测试分辨力。线组，每个以直角排列的两个从C到K标记，并且由因子√2分级。这意味着每两个步骤的行数除以二。有三种不同尺寸的测试元件，不仅根据三种不同的分辨率尺度，而且提供可能的分辨率测量的更高范围。根据缩小比例和字段标记的分辨率在下表中给出。
3、9个测色块用来以评价胶片材料的颜色再现性。颜色部分对应于Macbeth ColorChecker的颜色。
4、九阶线性灰度（D = 0.2-1.8）。
| TE142 small | LP/mm分辨能力换算系数 | |||||
| 标记区 | 原版 | 7.5x | 25x | 45x | 13.4x | 80.5x |
| C | 8.3 | 62 | 208 | 375 | 112 | 671 |
| D | 5.9 | 44 | 147 | 265 | 79 | 473 |
| E | 4.2 | 31 | 104 | 188 | 56 | 336 |
| F | 3.0 | 22 | 73 | 133 | 40 | 238 |
| G | 2.1 | 16 | 52 | 94 | 28 | 168 |
| H | 1.5 | 11 | 37 | 66 | 20 | 118 |
| I | 1.0 | 7.5 | 26 | 47 | 14 | 84 |
| J | 0.75 | 5.6 | 19 | 33 | 10 | 60 |
| K | 0.5 | 4 | 13 | 23.5 | 7 | 42 |
| TE142 middle | LP/mm分辨能力换算系数 | |||
| field | original | 25x | 45x | 80.5x |
| C | 2.7 | 68 | 122 | 219 |
| D | 1.9 | 48 | 87 | 155 |
| E | 1.4 | 34 | 61 | 109 |
| F | 1.0 | 24 | 43 | 78 |
| G | 0.7 | 17 | 31 | 55 |
| H | 0.5 | 12 | 22 | 39 |
| I | 0.34 | 8.5 | 15 | 27 |
| J | 0.24 | 6 | 11 | 19 |
| K | 0.17 | 4 | 8 | 14 |
| TE142 large | LP/mm分辨能力换算系数 | |||
| field | original | 25x | 45x | 80.5x |
| C | 1.8 | 45 | 81 | 146 |
| D | 1.28 | 32 | 58 | 103 |
| E | 0.9 | 23 | 41 | 73 |
| F | 0.64 | 16 | 29 | 52 |
| G | 0.45 | 11 | 20 | 36 |
| H | 0.32 | 8 | 14 | 26 |
| I | 0.23 | 6 | 10 | 19 |
| J | 0.16 | 4 | 7 | 13 |
| K | 0.1 | 2 | 4 | 8 |
