USAF分辨率测试卡35mm
品牌：ESSER爱莎/Sine Image型号：TE250
尺寸：28 x 21mm
材料：菲林
类型：透射式
USAF分辨率测试卡简介
USAF分辨率测试卡在35毫米的胶片上可用于扫描仪分辨率高达10.000 ppi。

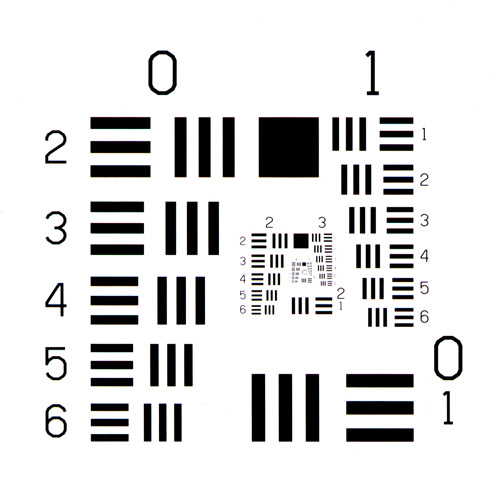

测试卡是在35mm胶片上包含0至7组的透射式高对比度分辨率条。 组中的单个图案基于白色背景上的3个黑色条。 这些图案存在于水平和垂直方向。 该结构对应于USAF 1951标准。
频率分布如下表
| Group Number | 0 | 1 | 2 | 3 | ||||
| Element | mm/Line pair | Ppi equivalent | mm/Line pair | Ppi equivalent | mm/Line pair | Ppi equivalent | mm/Line pair | Ppi equivalent |
| 1 | 1,00 | 50,80 | 2,00 | 101,60 | 4,00 | 203,20 | 8,00 | 406,40 |
| 2 | 1,12 | 56,90 | 2,24 | 113,79 | 4,49 | 228,09 | 8,98 | 456,18 |
| 3 | 1,26 | 64,01 | 2,52 | 128,02 | 5,04 | 256,03 | 10,10 | 513,08 |
| 4 | 1,41 | 71,63 | 2,83 | 143,76 | 5,66 | 287,53 | 11,30 | 574,04 |
| 5 | 1,59 | 80,77 | 3,17 | 161,04 | 6,35 | 322,58 | 12,70 | 645,16 |
| 6 | 1,78 | 90,42 | 3,56 | 180,85 | 7,13 | 362,20 | 14,30 | 726,44 |
| Group Number | 4 | 5 | 6 | 7 | ||||
| Element | mm/Line pair | Ppi equivalent | mm/Line pair | Ppi equivalent | mm/Line pair | Ppi equivalent | mm/Line pair | Ppi equivalent |
| 1 | 16,00 | 812,80 | 32,00 | 1625,60 | 64,00 | 3251,20 | 128,00 | 6502,40 |
| 2 | 17,95 | 911,86 | 36,00 | 1828,80 | 71,80 | 3647,44 | 144,00 | 7315,20 |
| 3 | 20,16 | 1024,13 | 40,30 | 2047,24 | 80,60 | 4094,48 | 161,00 | 8178,80 |
| 4 | 22,62 | 1149,10 | 45,30 | 2301,24 | 90,50 | 4597,40 | 181,00 | 9194,80 |
| 5 | 25,39 | 1289,81 | 50,80 | 2580,64 | 102,00 | 5181,60 | 203,00 | 10312,40 |
| 6 | 28,50 | 1447,80 | 57,00 | 2895,60 | 114,00 | 5791,20 | 228,00 |
11582,40 |
