监控摄像机测试卡
品牌：ESSER爱莎/Sine Image型号：TE235
尺寸：500 x 1800 mm
材料：高清相纸
类型：反射式

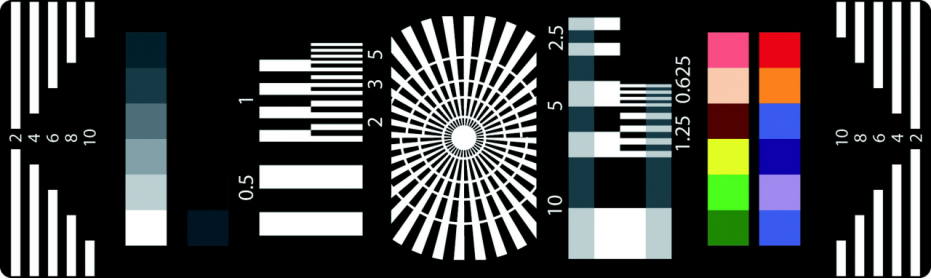

监控摄像机测试卡简介
TE235服务器用于现场测试监控摄像机。
尺寸约。 50x180厘米（19.7“x 70.9”）（宽度和高度），因此大致对应于一个人的大小。
在其底部，有黑色和白色线对，分别对应图像高度的2％。当测试图放置在高度与显示器高度不一致的位置时，可以很容易地确定这些线对的校正系数（以％为单位）。在线对中间，（偶数）百分比数字被标记。如果例如在监视器只是上面的白色条与不。 4和下面的黑色条之间没有。可以看到图中的4和6，那么校正因子是4％+ 5％= 9％。
为了测量分辨率，黑白线光栅都以MHz和cm为单位。 MHz突发位于上部区域，分级为0.5,1,2,3和5MHz。如果校正因子是9％（见上面的例子），频率必须乘以1.09。
在下部地区有以厘米为单位的条，其结构宽度为10,5,2.5,1.25和0.625厘米。在上半部分和下半部分，对比度降低到1：4（黑白结构的对比度是1:20）。 1.25的结构宽度对应于号牌字母和数字的宽度。在图片的中间，有一个由36个部分组成的顶部和底部的明星。
白色的半圆表示右侧的分辨率（MHz），左侧的分辨率（cm）。在未解决的中心分辨率是5MHz。扇形星的未解决的中心包含一个黑色和白色圆锥体。它有助于将测试图表调整到相机。在理想的情况下，锥形在监视器图像中显示常规的黑色和白色圆圈。
