SFRplus 汽车影像测试卡
品牌:Imatest/Sine Image
型号:SFRplus
尺寸:1117 X 1524 mm
材料:高清相纸
类型:反射式

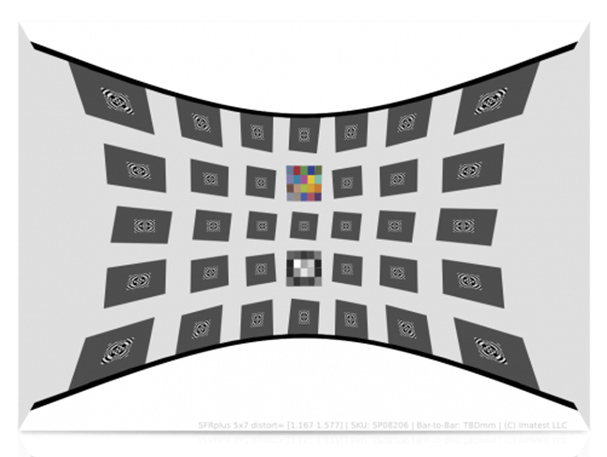

SFRplus 汽车影像测试卡采用了预畸变的形式,适合超广角镜头的汽车影像或鱼眼镜头等极大畸变的摄像头的成像系统。
大多数汽车相机模块具有显著鱼眼失真功能可以检测难以看见的外部像场。SFRplus 汽车影像测试图卡具有测量针插预失真大约的汽车照相机模块的桶扭曲补偿。
方形网格:5×7的斜方形网格
基材油墨类型:磨砂纸和油墨减少反射光。这是高水平的失真测量至关重要,否则镜面反射可以毁掉MTF测量。
测量范围
对比度:10:1的对比度,这是常见几种汽车测试标准之一。
彩色图卡:20块颜色图对颜色的准确性和拜尔过滤器的位置进行测量。
活动区域:超大图用于超过24MP的传感器。此图的活动区域为36x50英寸,打印纸张为44x60英寸。
